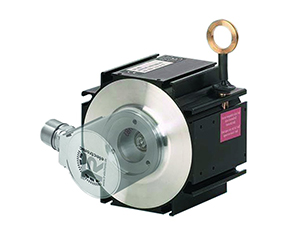

CDW 582MM-WDS
Ø58 mm外径安全型绝对值多圈编码器
WDS系列标准工业拉线盒
高测量精度和工作可靠性
可安装导向滑轮
￥ 0.00
0.00
Ø58 mm外径安全型绝对值多圈编码器
WDS系列标准工业拉线盒
高测量精度和工作可靠性
可安装导向滑轮
| 系统参数 | |
| 质量认证 | CE / UL / TŰV |
| 功能安全 | 安全原理交叉比较冗余 |
| - SIL 标准 | DIN EN 61508 / DIN EN 62061 |
| - SIL 级别 ( FS3 ) | SIL3 / SIL CL 3 |
| - SIL 级别 ( FS2 ) | SIL2 / SIL CL 2 |
| - PL 标准 | DIN EN ISO 13849 |
| - PL 级别 ( FS3 ) | PLe / Cat. 4 |
| - PL 级别 ( FS2 ) | PLd / Cat. 3 |
| 使用寿命 | 20年 |
| 机械参数 | |
| 测量量程 | 2.5 m / 5 m / 7.5 m |
| 有效测量长度 | |
| - 2.5 m | 每转有效长度 199.92 mm |
| - 5 m ( 1.00 mm ) | 每转有效长度 315.23 mm |
| - 7.5 m | 每转有效长度 315.23 mm |
| 精度 , 齿轮比 | |
| - 2.5 m | ± 0.20 % |
| - 5 m , 7.5 m | ± 0.06 % |
| 线性度 | |
| - 2.5 m | ± 0.035 % |
| - 5 m , 7.5 m | ± 0.02 % |
| 弹簧回缩力 | |
| - 2.5 m | 6 … 16 N |
| - 5 m ( 1.00 mm ) | 4 … 16 N |
| - 7.5 m | 8.5 … 21 N |
| 线加速度 | |
| - 2.5 m , 5 m | 49 m / s² |
| - 7.5 m | 59 m / s² |
| 调整速度 | ≤ 4 m / s |
| 拉绳出线角度 | ≤ ± 3° |
| 拉绳直径 | |
| - 2.5 m | 1.20 mm |
| - 5 m ( 1.00 mm ) | 1.00 mm |
| - 7.5 m | 1.00 mm |
| 质量 | 2.5 m 约 1.0 kg / 5 m 约 1.4 kg / 7.5 m 约 1.9 kg |
| 选件 | 滑轮单导轮 ; 滑轮双导轮 |
| 电气参数 | |
| 输出接口 | Profisafe over ProfiNet / Safety over Ethernet/IP |
| 输入电压 | 24 VDC ; min.max 10 / 30 VDC |
| 空载电流 | 110 mA / 130 mA 带可选接口 |
| 总分辨率 | ≤ 29 位 |
| 单圈分辨率 | ≤ 13 位 / 8192 |
| 旋转圈数 | ≤ 16 位 / 65536 |
| 精度 | |
| - 安全相关 | 7 位 / 单圈 ; 2.812 ° |
| - 功能相关 | 8 位 / 单圈 ; 1.406 ° |
| ProfiNet IO | IEC 61158 ; IEC 61784-1 |
| 物理层 : 快速以太网 ; ISO / IEC 8802-3 | |
| 实时类 : Class 1 ; 2 ( RT ) ; Class 3 ( IRT ) | |
| EtherNet/IP | IEC 61784 - 1 CP2 / 2 ; IEC 61158 |
| 物理层 : 快速以太网 ; ISO / IEC 8802-3 | |
| CIP 安全规范 : 版本 2.16 | |
| SSI | 可选接口 |
| 时钟输入 / 数据输出 : RS-422 ; 2线 | |
| 时钟频率 : ≤ 1MHz | |
| 传输速率 | 特定值 100 MBit / s |
| 循环时间 | 无关安全 0.5 ms |
| 安全相关 3 ms | |
| 可编程参数类型 | 可变积分时间 ; 预置参数 ; 窗口监控 ; 速度参数 ; 计数方向 |
| 编程工具 | Fieldbus / TCI Device Tool |
| 环境参数 | |
| 抗冲击 EN 60068-2-27 | ≤ 1000 m/s² 半正弦 11 ms |
| 抗振动 EN 60068-2-6 | ≤ 100 m/s² 正弦 50 - 2000 Hz |
| 电磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
| 工作温度 | -10 °C ... +85 °C |
| 存储温度 | -40 °C ... +90 °C ; 干燥环境 |
| 相对湿度 DIN EN 60068-3-4 | 100 % ; 凝结 |
| 防护等级 DIN EN 60529 | IP65 |
