C_W 36M - HA

C_W 36M - HA

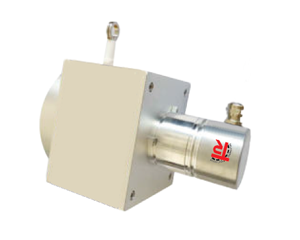

   Ø36 mm不锈钢外壳多圈编码器

   HA系列拉线盒

   铝合金外壳一体成型

   拉线盒负载周期100万次

￥ 0.00
0.00


   Ø36 mm不锈钢外壳多圈编码器

   HA系列拉线盒

   铝合金外壳一体成型

   拉线盒负载周期100万次




机械参数
测量量程1.5 m / 2 m / 3 m / 5 m
有效测量长度
- 1.5 m / 2 m / 3 m每转有效长度 223 mm
- 5 m每转有效长度 348 mm
线性度
- 1.5 m / 2 m / 3 m± 0.02 %
- 5 m± 0.05 %
拉绳张力
- 1.5 m / 2 m / 3 m5 … 15 N
- 5 m10 … 21 N
拉绳出线角度≤ ± 3°
调整速度max. 4 m / s
拉绳负载周期100 万次
拉绳直径
- 1.5 m / 2 m / 3 m / 5 m1 mm
外壳材料铝合金
拉绳材料不锈钢 SUS316
拉线盒质量1.5 m ... 3 m 约 1.5 kg ; 5 m 约 2.2 kg
电气参数
输入电压24 VDC ; min.max 4.5 / 30 VDC
CMW 36MASI / SSI / Drive-CLiQ / CANopen
单圈分辨率≤ 13 位 / 8192
- 分辨率选项2 ... 4096 ; 8192 ;
多圈旋转圈数≤ 12 位 / 4096
- 多圈旋转圈数选项2 ... 4096 ;
CEW 36MSSI
单圈分辨率≤ 15 位 / 32768
- 分辨率选项2 ... 4096 ; 8192 ; 16384 ; 32768 ;
多圈旋转圈数≤ 18 位 / 256000
- 多圈旋转圈数选项2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ; 131072 ; 256000 ;
COW 36MSSI
单圈分辨率≤ 18 位 / 262144
- 分辨率选项2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ; 131072 ; 262144 ;
多圈旋转圈数≤ 18 位 / 256000
- 多圈旋转圈数选项2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ; 131072 ; 256000 ;
可编程参数分辨率 ; 计数方向 ; 可变地址 ; 速度参数 ; 调整参数
编程工具Fieldbus-Device / TR-Soft : TRWinProg
环境参数
抗冲击EN 60068-2-27≤ 1000 m/s²半正弦 11 ms
抗振动EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
