CDS 58MP

CDS 58MP

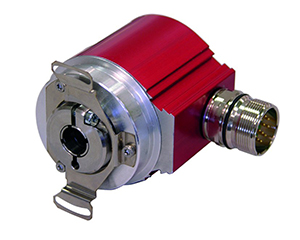

   Ø58 mm绝对值多圈编码器

   盲孔轴机械类型

   双处理器及冗余传感结构

   同一外壳两个独立检测单元,使用同一轴

￥ 0.00
0.00


   Ø58 mm绝对值多圈编码器

   盲孔轴机械类型

   双处理器及冗余传感结构

   同一外壳两个独立检测单元,使用同一轴





机械参数
最大转速≤ 6000 1/min
轴承寿命≥ 3.9 x 10+10转
- 速度≤ 6000 1/min
- 运行温度≤ 60°C
在20°C启动转矩2 Ncm
最大角加速度≤ 10+4 rad/s²
转动惯量2.5E -6 kgm²
孔径8 mm ; 10 mm ; 11 mm ; 12 mm
固定方式扭矩支撑架
质量约 0.3 kg - 0.5 kg
电气参数
输出接口SSI + Incremental
输入电压24VDC ; min.max 11 / 27 VDC
空载电流20 mA
总分辨率≤ 29 位
单圈分辨率≤ 16 位 / 65536
- 分辨率选项2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ;
多圈旋转圈数≤ 13 位 / 8192
- 多圈旋转圈数选项2 ... 4096 ; 8192 ;
SSI标准接口
时钟输入光电耦合器
数据输出RS422 ; 2线
时钟频率80 … 1000 kHz
增量接口标准接口
方波信号K1± ; K2± ; 可选 K0±
方波脉冲1024 ; 2048 ; 4096 ; 8192 ; 16384
输出 TTLRS-422 ; 5 VDC
输出 HTLPush-Pull ; 11 … 27 VDC
参数化类型可编程分辨率 ; 输出代码 ; 数据位数 ; 预设参数 ; SSI输出 ; 计数方向
编程工具TR-Soft : TRWinProg
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP54 / IP65
