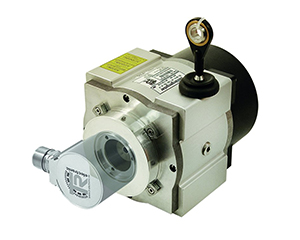

Ø58 mm铝合金外壳防爆型多圈编码器
防爆型拉线盒,测量距离max.25 m
极高的测量精度和工作可靠性
拉线盒负载周期20万次
ATEX防爆标准2 / 22
Ø58 mm铝合金外壳防爆型多圈编码器
防爆型拉线盒,测量距离max.25 m
极高的测量精度和工作可靠性
拉线盒负载周期20万次
ATEX防爆标准2 / 22
机械参数 | |
测量量程 | 2 m / 3 m / 5 m / 10 m / 15 m / 25 m |
有效测量长度 | |
- 2 m , 3 m | 每转有效长度 200.00 mm |
- 5 m , 10 m , 15 m , 25 m | 每转有效长度 333.21 mm |
精度 , 齿轮比 | |
- 2 m ... 25 m | ± 0.05 % |
线性度 | |
- 2 m ... 25 m | ± 0.05 % 与测量值有关 |
重复精度 | |
- 2 m ... 25 m | 0.01 % 与测量值有关 |
调整速度 | |
- 2 m , 3 m , 5 m , 10 m | ≤ 8 m / s |
- 15 m | ≤ 4 m / s |
- 25 m | ≤ 3 m / s |
弹簧回缩力 | |
- 2 m | 7 … 14 N |
- 3 m | 10 … 15 N |
- 5 m , 10 m , 25 m | 10 … 21 N |
- 15 m | 15 … 21 N |
拉绳出线角度 | ≤ ± 3° |
拉绳负载周期 | ≤ 20 万次 |
拉绳直径 | |
- 2 m , 3 m | 1.35 mm |
- 5 m , 10 m , 15 m , 25 m | 0.81 mm |
材料 | 外壳阳极氧化铝 |
拉绳不锈钢1.4401 | |
拉绳末端带球节头 | |
质量 | 2 m 约 1.6 kg / 3 m 约 2.1 kg / 5 m 约 2.5 kg |
10 m 约 3.6 kg / 15 m 约 5.0 kg / 25 m 约 7.8 kg | |
选件 | 导线滑轮 ; 防尘刷子附件 ; 压缩空气附件 |
电气参数 | |
输出接口 | IO-Link |
输入电压 | 24 VDC ; min.max 18 / 30 VDC |
总分辨率 | ≤ 31 位 |
单圈分辨率 | ≤ 13 位 / 8192 |
- 分辨率选项 | 2 ... 4096 ; 8192 ; |
多圈旋转圈数 | ≤ 18 位 / 256000 |
- 多圈旋转圈数选项 | 2 ... 4096 ; 8192 ; 16384 ; 32768 ; 65536 ; 131072 ; 256000 ; |
参数化类型可编程 | 调整参数 ; 计数方向 ; 速度参数 |
编程工具 | Fieldbus-Device |
环境参数 | |
抗冲击 EN 60068-2-27 | ≤ 1000 m/s² 半正弦 11 ms |
抗振动 EN 60068-2-6 | ≤ 100 m/s² 正弦 50 - 2000 Hz |
电磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
防爆等级 | II 3D Ex tc IIIC T135°C IP64X |
II 3G Ex nAc IIC T4X | |
II 类 ; 区域 2 气体 / 区域 22 粉尘 | |
工作温度 | -20 °C ... +75 °C |
存储温度 | -30 °C ... +80 °C ; 干燥环境 |
相对湿度 DIN EN 60068-3-4 | 98 % ; 无凝结 |
防护等级 DIN EN 60529 | IP64 |
