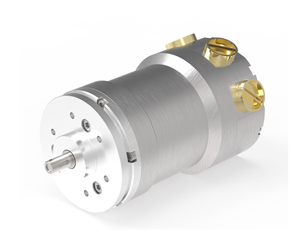

Ø100 mm安全型绝对值多圈编码器
实心轴机械类型
TŰV认证; 符合SIL3,PLe
采用冗余扫描系统
符合ATEX防爆标准
Ø100 mm安全型绝对值多圈编码器
实心轴机械类型
TŰV认证; 符合SIL3,PLe
采用冗余扫描系统
符合ATEX防爆标准
系统参数 | |
质量认证 | CE / UL / TŰV |
功能安全 | 安全原理交叉比较冗余 |
- SIL 标准 | DIN EN 61508 / DIN EN 62061 |
- SIL 级别 | SIL3 / SIL CL 3 |
- PL 标准 | DIN EN ISO 13849 |
- PL 级别 | PLe / Cat. 4 |
使用寿命 | 20 年 |
机械参数 | |
最大转速 | ≤ 3000 1/min 有油封 |
≤ 6000 1/min 无油封 | |
轴载荷 在轴的末端 | ≤ 80N 轴向 / ≤ 100N 径向 |
轴承寿命 | ≥ 3.68 x 10+10转 |
- 速度 | ≤ 3000 1/min |
- 运行温度 | ≤ 60°C |
轴径 | 10 mm |
法兰 | 36 mm |
质量 | 约 1.5 kg |
电气参数 | |
输出接口 | Profisafe over ProfiNet |
输入电压 | 24 VDC ; min.max 13 / 27 VDC |
空载电流 | < 180 mA |
总分辨率 | ≤ 28 位 |
单圈分辨率 | ≤ 13 位 / 8192 |
多圈旋转圈数 | ≤ 15 位 / 32768 |
ProfiNet IO | IEC 61158 ; IEC 61784-1 |
物理层 : 快速以太网 ; ISO / IEC 8802-3 | |
实时类 : Class 1 ; 2 ( RT ) ; Class 3 ( IRT ) | |
可编程参数类型 | 可变的积分时间 ; 预设参数 ; 窗口监控 ; 计数方向 ; 速度参数 |
编程工具 | Tool Fieldbus-Device |
环境参数 | |
抗冲击 EN 60068-2-27 | ≤ 1000 m/s² 半正弦 6 ms |
抗振动 EN 60068-2-6 | ≤100 m/s² 正弦 50 - 2000 Hz |
电磁兼容性 (EMC) | 遵循 EN 61000-6-2 和 EN 61000-6-3 |
防爆等级 | II 2D Ex tb IIIC T80°C / T95°C / T130°C |
II 2G Ex db IIC T4 / T5 / T6 | |
II 类 ; 区域 1 气体 / 区域 21 粉尘 | |
II 类 ; 区域 2 气体 / 区域 22 粉尘 | |
工作温度 | -40 °C ... +75 °C |
存储温度 | -40 °C ... +80 °C ; 干燥环境 |
相对湿度 DIN EN 60068-3-4 | 98 % ; 无凝结 |
防护等级 DIN EN 60529 | IP65 / IP67 |
