CDV 36M

CDV 36M

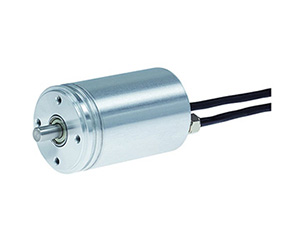

   Ø36 mm绝对值多圈编码器

   实心轴机械类型

   双处理器及冗余传感结构

   紧凑设计用于狭小空间

￥ 0.00
0.00


   Ø36 mm绝对值多圈编码器

   实心轴机械类型

   双处理器及冗余传感结构

   紧凑设计用于狭小空间







机械参数
最大转速≤ 6000 1/min
轴载荷 在轴的末端≤ 20N 轴向 / ≤ 40N 径向
轴承寿命≥ 3.9 x 10+10 转
- 速度≤ 3000 1/min
- 运行温度≤ 60°C
在20°C启动转矩2 Ncm
最大角加速度≤ 10+4 rad/s²
转动惯量2.5E -6 kgm²
轴径6 mm ; 10 mm ; 1/4″
法兰33 mm
质量约 0.15 kg
电气参数
输出接口¹ + 输出接口²SSI + SSI
输入电压24 VDC ; min.max 11 / 27 VDC
空载电流20 mA
总分辨率≤ 25 位
单圈分辨率≤ 13 位 / 8192
- 分辨率选项2 ... 4096 ; 8192 ;
多圈旋转圈数≤ 12 位 / 4096
- 多圈旋转圈数选项2 ... 4096 ;
SSI标准接口
- 时钟输入光电耦合器
- 数据输出RS485 ; 2线
可编程参数分辨率 ; 预设参数 ; 输出代码 ; 计数方向
编程工具TR-Soft：TRWinProg
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP54 / IP65
