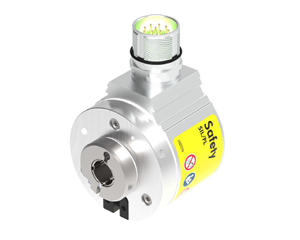

IV 58 FS

IV 58 FS

   58mm功能安全型

   实心轴机械类型

   模块化机械设计

   SIL2/PLd: 安全位置检测

   SIL3/PLe: 安全速度检测

￥ 0.00
0.00


   58mm功能安全型

   实心轴机械类型

   模块化机械设计

   SIL2/PLd: 安全位置检测

   SIL3/PLe: 安全速度检测






系统参数
安全功能质量认证 TŰV
SIL 标准DIN EN61508 / DIN EN62061 / DIN EN 61800-5-2
- SIL 等级SIL2 / SIL CL 2

SIL3 / SIL CL 3
PL 标准DIN EN ISO 13849
- PL 等级PLd / Cat. 3

PLe / Cat. 3
安全位置检测方波 : SIL2 / PLd
安全速度检测正余弦 : SIL3 / PLe
使用寿命20年
机械参数
最大转速≤ 12000 1/min
轴载荷 在轴的末端≤ 50N 轴向 / ≤ 100N 径向
轴承寿命≥ 3.9 x 10+10 转
- 速度≤ 6000 1/min
- 运行温度≤ 60°C
在20°C启动转矩3.4 Ncm
最大角加速度≤ 10+4 rad/s²
转动惯量4.9E -6 kgm²
轴径10 mm 带键槽
法兰36 mm
质量约 0.3 ... 0.5 kg
电气参数
输出接口增量 / 推挽式 HTL
增量 / 长线驱动型 TTL
增量 / 正余弦 SinCos
输入电压24 VDC ; min.max 10 / 30 VDC
空载电流40 mA
每转脉冲数1024 ; 2048 ; 4096


- 安全相关+ 2 bit 插值
- 功能相关+ 8 bit 插值
方波增量信号K1+ ; K2+ ; K1- ; K2- ; K0+ ; K0-
SIN / COS 增量信号SIN± ; COS± ; 1 Vss
TTL 输出RS-422 ; 5 VDC
HTL 输出推挽 ; 11 ... 27 VDC
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +90 °C
存储温度-40 °C ... +90 °C ; 干燥环境
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65 轴侧 / IP67 外壳侧
