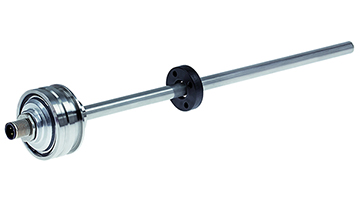

LMR 48

LMR 48

   耐压不锈钢导管完美适合液压缸、气缸

   线性绝对位置测量系统

   非接触、无磨损

   传感器整体集成于缸体内

￥ 0.00
0.00


   耐压不锈钢导管完美适合液压缸、气缸

   线性绝对位置测量系统

   非接触、无磨损

   传感器整体集成于缸体内





系统参数
测量原理磁致伸缩
测量长度50 mm ... 2500 mm
死区 / 盲区59 mm / 34 mm
分辨率0.05 mm ; 0.1 mm ; 12 bit ( Analog )
非线性度满量程 ± 0.04 % ± 1 LSB
重复精度满量程 ± 0.005 %
滞后± 0.1 mm
温度系数± 15 ppm / °C FS 满量程
材料Cr/Ni 合金 1.4571
法兰 / 接口螺纹Ø48 f 7
支撑孔根据需求测量杆末端 + 5 mm
磁块T4M33 ; T4M20 ; T4M22
磁块滑行速度有效测量区域内没有限制
连接类型接插件 ; 直出电缆
电气参数
输出接口Analog / SSI / CANopen
输入电压9 ... 36 VDC ; ± 10 %
空载电流< 100 mA
最大纹波≤ 5 mV
可编程参数分辨率 ; 计数方向 ; 节点ID ; 传输速率 ; 预置参数
编程工具TR-Soft : TRWinProg ; Fieldbus-Device
环境参数
抗冲击 EN 60068-2-27≤ 500 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6特定值 ≤ 150 m/s²
特定值 ≤ 200 m/s²
正弦 10 - 500 Hz
正弦 5 KHz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +85 °C
存储温度-40 °C ... +100 °C ; 干燥环境
相对湿度 DIN EN 60068-3-490 % ; 无凝结
防护等级 DIN EN 60529IP65 / IP69K
抗压性400 bar 静态 ; 750 bar 峰值
