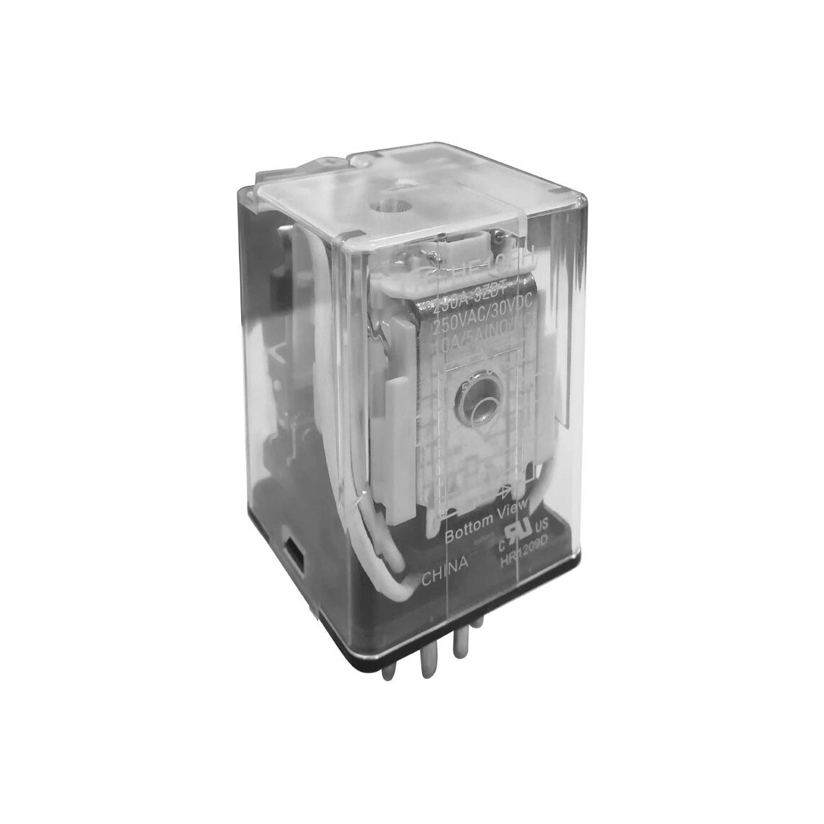

HF10F

HF10F

小型大功率继电器

线圈电源: DC AC

负载电压: 250VAC，30VDC

线圈特征:单稳态

触点材料: AgSnO2,AgCdO

触点形式:三组转换,两组转换

外形尺寸: 35.5×35×55.6 (mm)

￥ 0.00
0.00


小型大功率继电器

线圈电源: DC AC

负载电压: 250VAC，30VDC

线圈特征:单稳态

触点材料: AgSnO2,AgCdO

触点形式:三组转换,两组转换

外形尺寸: 35.5×35×55.6 (mm)


产品特性


● 10A触点切换能力

● 具有桥接转换、两组转换、三组转换触点形式

● 标准电子管插脚、QC引出脚式

● 带测试、转换按钮

● 可选磁铁灭弧型

● 配有多种插座可供选择

● 外形尺寸:标准电子管插脚 35.0mm x 35.5mm x 55.6mm

   QC引出脚式   35.0mm x 35.5mm x 50.0mm


详细参数


继电器产品型号新结构HF10FF
线圈电源类型/线圈电压类型DC
线圈规格号/线圈工作电压DC: 6, 220, 24, 100, 48, 12, 110, 60, 120
AC: 110, 48, 12, 24, 230, 120, 6, 220, 240
触点形式三组转换, 两组转换
触点数单触点
引出端形式/负载引出端方式标准电子管管脚式引出端
安装形式/安装脚位插入式安装
封装形式非塑封型
线圈功率/线圈功耗标准型
线圈特征/线圈类型/工作方式+线圈特征单稳态
触点材料AgSnO2, AgCdO
绝缘等级/线圈绝缘等级F级
线圈并联元件/组合元件代号DC: 带灯和二极管型（仅直流型）, 带灯型, 标准型
AC: 带灯型, 标准型,
触点镀层代号/镀层代号/触点镀层镀金, 不镀金
包装形式吸塑片
负载电压（单位：V）250VAC，30VDC
额定线圈功率（功耗）（数值）（单位：W）约1.4
介质耐压（线圈与触点间）（单位：V）2500VAC 1min
动作时间（单位：ms）≤30
释放时间（单位：ms）≤30
线圈电阻（单位：Ω）需要分别填写
爬电距离（单位：mm）9.9
电气距离（单位：mm）4
绝缘电阻（单位：MΩ）1000
最大额定切换电流（触点负载（额定））（AC）（单位：A）10
最大额定切换电流（触点负载（额定））（DC）（单位：A）10
最大切换电压（AC）（单位：V）250
最大切换电压（DC）（单位：V）30
温度范围（最低）（单位：℃）-40
温度范围（最高）（单位：℃）55
机械耐久性（单位：次）10000000
电耐久性（单位：次）100000
触点间隙≥0.5
产品描述大功率继电器
产品应用领域工业控制领域
产品应用场合仪器仪表、机床设备、电气电柜
重量（g）约90
体积35.5×35×55.6
