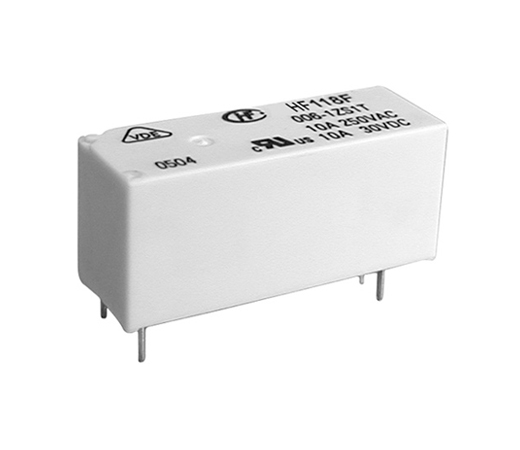

小型大功率继电器
负载电压:250VAC
线圈特征:单稳态
触点材料:AgNi, AgSnO2
触点形式:一组转换,一组常开,一组常闭
外形尺寸:28.5×10.1×12.5 (mm)
小型大功率继电器
负载电压:250VAC
线圈特征:单稳态
触点材料:AgNi, AgSnO2
触点形式:一组转换,一组常开,一组常闭
外形尺寸:28.5×10.1×12.5 (mm)
产品特性
● 10A 触点切换能力
● 低高度,仅为12.5mm
● 线圈与触点间介质耐压5kV
● 爬电距离大于8mm
● 满足VDE0700/0631加强绝缘要求
● 可提供符合IEC60335-1标准产品
● 可提供满足回流焊使用要求产品
● 多种触点形式可供选择
● 配有多种插座可供选择
● UL绝缘等级:F级
详细参数
继电器产品型号 | HF118F |
线圈电源类型/线圈电压类型 | DC |
线圈规格号/线圈工作电压 | 18, 48, 24, 60, 12, 6, 9, 5 |
触点形式 | 一组转换, 一组常开, 一组常闭 |
触点数 | 单触点 |
引出端形式/负载引出端方式 | 印制板式 |
安装形式/安装脚位 | PCB安装 |
封装形式 | 非塑封型, 塑封型 |
引出端结构形式/引出端 | 3型脚位, 1型脚位, 6型脚位, 5型脚位 |
线圈功率/线圈功耗 | 标准型 |
线圈特征/线圈类型/工作方式+线圈特征 | 单稳态 |
触点材料 | AgNi, AgSnO2 |
绝缘等级/线圈绝缘等级 | F级 |
触点镀层代号/镀层代号/触点镀层 | N/A, 镀金 |
包装形式 | 型管 |
负载电压(单位:V) | 250VAC |
额定线圈功率(功耗)(数值)(单位:W) | 005:0.22W 006:0.22W 009:0.23W 012:0.23W 018:0.25W 024:0.25W 048:0.29W 060:0.29W |
介质耐压(线圈与触点间)(单位:V) | 5000VAC 1min |
动作时间(单位:ms) | ≤10 |
释放时间(单位:ms) | ≤5 |
线圈电阻(单位:Ω) | 005:113×(1±10%) 006:164×(1±10%) 009:360×(1±10%) 012:620×(1±10%) 018:1295×(1±10%) 024:2350×(1±10%) 048:8000×(1±10%) 060:12500×(1±10%) |
爬电距离(单位:mm) | 8 |
电气距离(单位:mm) | 8 |
绝缘电阻(单位:MΩ) | 1000 |
最大额定切换电流(触点负载(额定))(AC)(单位:A) | 10 |
最大额定切换电流(触点负载(额定))(DC)(单位:A) | 10 |
最大切换电压(AC)(单位:V) | 440 |
最大切换电压(DC)(单位:V) | 125 |
温度范围(最低)(单位:℃) | -40 |
温度范围(最高)(单位:℃) | 85 |
机械耐久性(单位:次) | 10000000 |
电耐久性(单位:次) | 100000(更多细节请参阅样本) |
IEC60335-1认证 | 符合 |
防爆认证 | UL,VDE,IECEx |
触点间隙 | 0.3 |
产品描述 | 拍合式电磁继电器 |
产品应用领域 | 家用电器、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域 |
重量(g) | 约8 |
体积 | 28.5×10.1×12.5 |
