HF3701

HF3701

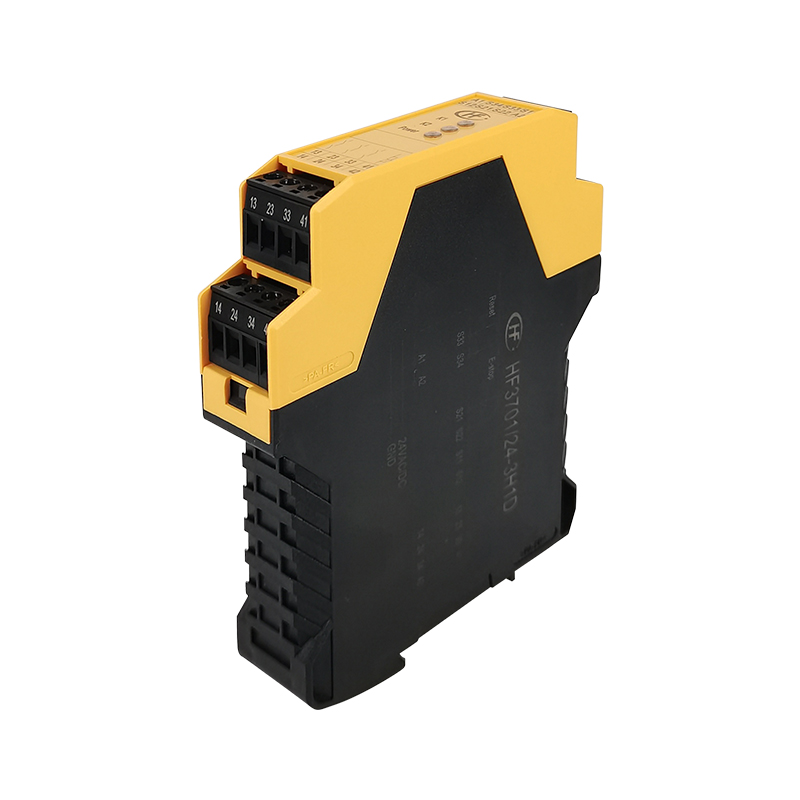

安全继电器模块

负载电压:1x107次(动作频率7200次/小时)

线圈特征:2级

触点材料:<45ms(双通道)

触点形式: -20°℃~55℃

￥ 0.00
0.00


安全继电器模块

负载电压:1x107次(动作频率7200次/小时)

线圈特征:2级

触点材料:<45ms(双通道)

触点形式: -20°℃~55℃


产品特性


● 用于监视急停开关和安全门开关的安全继电器

● 内部电路冗余设计，即使出现单一的元件故障，安全功能依然能够保持

● 带有内置的自检测功能，每一个启动和停止循环均自动检测内部继电器的正常动作和释放

● 触点非延时，最多4个安全触点输出，手动或自动复位

● 符合EN 60947-5-1、EN 60204-1的要求，安全性能等级最高可达ISO 13849-1的PLe级

● 可插拔式螺钉或弹簧式接线端子可选

● LED灯指示内部继电器工作状态和电源状态



详细参数


额定工作电压UN24VAC/VDC
工作电压允许误差-15% ~ 10%
频率范围AC50Hz ~ 60Hz
温度范围-20℃ ~ 55℃
消耗功率(24VAC/VDC)2组: ≤3.5VA/1.7W
4组: ≤5.1VA/2.4W
触点负载(阻性)6A 250VAC/24VDC
最小应用负载10mA 17VDC
脉冲耐电压4kV
额定绝缘电压250VAC
振动10Hz ~ 55Hz 1.5mm双振幅
污染等级2级
动作时间(额定电压下)≤45ms(双通道)
释放时间(额定电压下)≤20ms(双通道)
安装方式DIN 导轨(35mm)
外部导体的最大截面积0.2mm2 ~ 2.5mm2(24AWG ~ 14AWG)
剥线长度7mm
螺钉扭矩0.4N●m
防护等级外壳IP40 端子IP20
电耐久性1x105次(6A 250VAC 5s: 5s)
机械耐久性1x107次(动作频率7200次/小时)
重量约160g
外接保护保险管RT14-6(Ik=1kA,EN 60947-5-1)
