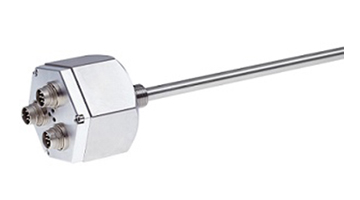

LMR 70 Analog-maritim

LMR 70 Analog-maritim

   耐压不锈钢导管完美适合液压缸、气缸

   非接触、无磨损测量线性运动

   同一外壳包含3个完全独立的测量系统

   2路、3路冗余系统，独立位置检测

   DNV GL船级社认证

￥ 0.00
0.00


   耐压不锈钢导管完美适合液压缸、气缸

   非接触、无磨损测量线性运动

   同一外壳包含3个完全独立的测量系统

   2路、3路冗余系统，独立位置检测

   DNV GL船级社认证



测量原理磁致伸缩
测量长度50 mm ... 1250 mm
死区 / 盲区56 mm / 28 mm
分辨率16 bit / Analog
非线性度± 0.1 mm ≤ 1500 mm
重复精度< 0.04 mm
滞后0.02 mm ≤ 1500 mm
特性-有效性采用原装TR磁铁
温度系数< 40 ppm / °C FS 满量程
绝缘强度500 V ( 外壳接地 )
材料外壳铝 / 杆 Cr/Ni 合金 1.4571
法兰 / 接口螺纹M18 x 1.5
磁块T4M33
磁块滑行速度有效测量区域内没有限制
电气参数
输入电压24 VDC ± 10 %
空载电流每个测量系统 ≤ 100 mA
最大纹波≤ 5 mV
模拟量接口16bit / Analog
电压/电流出厂定义设置
输出电压Ua0…+10 VDC
- 负载电阻(U)≥ 0.68 kOhm
输出电流Ia0…20 mA / 4…20 mA
- 负载电阻(I)≤ 500Ω
内部循环时间≤ 2 ms
外部输入
- 设定输入1模拟信号的起始点位置
- 设定输入2模拟信号的终止点位置
- 逻辑电平“0”<+2VDC，“1”=电源电压
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-20 °C ... +70 °C
存储温度-40 °C ... +85 °C ; 干燥环境
平面测量杂散磁场< 3 mT
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
耐压性600 bar 静态
