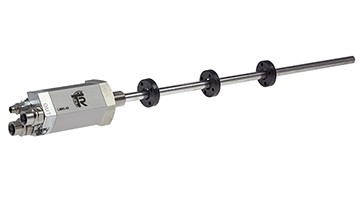

LMRI 46V 重载型

LMRI 46V 重载型

   耐压不锈钢导管重载型适用液压缸气缸

   非接触、无磨损测量线性运动

   灵活的编程功能

   可同时输出位置和速度

￥ 0.00
0.00


   耐压不锈钢导管重载型适用液压缸气缸

   非接触、无磨损测量线性运动

   灵活的编程功能

   可同时输出位置和速度




系统参数
测量原理磁致伸缩
测量长度50 mm ... 5000 mm
死区 / 盲区62 mm / 28 mm
分辨率0.001 mm ; 0.002 mm ; 0.005 mm ; 0.01 mm ; 0.05 mm ; 0.1 mm ; 16 bit ( Analog )
非线性度通常 ± 30 μm
± 0.05 mm < 1000 mm
± 0.1 mm ≥ 1000 ... 1500 mm
± 0.15 mm > 1500 mm
重复精度< 0.005 mm
滞后通常 < 10 μm
温度系数< 8 μm / °C ≤ 500 mm ; < 15 ppm / °C > 500 mm
绝缘强度500 V (外壳接地)
材料外壳铝 / 杆Cr/Ni 合金 1.4571
法兰 / 接口螺纹SW46 / M18x1.5
支撑孔根据需求测量杆末端 +5mm
磁块T4M33 ; T4M20 ; T4M22 ; T3U64 ; T4U3820
磁块数量1 - 3 块 ; 最大 30 块 ; 磁块间距最小 80 mm
1块 - 3块磁铁最大分辨率 0.001 mm
4块 - 30块磁铁最大分辨率 0.05 mm
磁块滑行速度有效测量区域内没有限制
连接类型直出电缆 / 接插件
可拆卸电子舱类型LMRI46 H
电气参数
可选接口Analog / SSI / DeviceNet / CANopen / Profibus
ProfiNet / EtherCAT / EtherNet / Sercos / Powerlink
输入电压24 VDC / -20 … +10 %
空载电流< 100 mA ... < 300 mA
最大纹波≤ 5 mV
可编程参数分辨率 ; 计数方向 ; 位移速度 ; 输出代码 ; 预设值 ; 磁环数 ; 数据插补
编程工具TR-Soft : TRWinProg / Fieldbus-Device
功能位置和速度同时输出
环境参数
抗冲击 EN 60068-2-27≤ 1500 m/s² 半正弦 2 ms
抗振动 EN 60068-2-6≤ 200 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +85 °C
存储温度-40 °C ... +85 °C ; 干燥环境
平面测量杂散磁场< 3 mT
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
抗压性600 bar 静态
