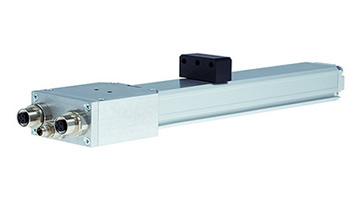

LMP 30

LMP 30

   铝成型外壳平板式传感器外置于机架

   非接触、无磨损测量线性运动

   灵活的编程功能

   可调整测量范围

￥ 0.00
0.00


   铝成型外壳平板式传感器外置于机架

   非接触、无磨损测量线性运动

   灵活的编程功能

   可调整测量范围





系统参数
测量原理磁致伸缩
测量长度50 mm ... 4000 mm
死区 / 盲区65 mm / 56 mm ( Fieldbus )
65 mm / 75 mm ( SSI ; ISI ; Analog ; IO-LINK )
分辨率0.001 mm ; 0.002 mm ; 0.00 5mm ; 0.01 mm ; 0.05 mm ; 0.1 mm ; 12 bit ( Analog )
非线性度满量程 < ± 0.01 %
≤ 1500 mm / ≤ 0.10 mm
> 1500 mm / ≤ 0.15 mm
重复精度< 0.005 mm
滞后≤ 0.02 mm
温度系数< 8 μm / °C ≤ 500 mm ; < 15 ppm / °C > 500 mm
材料铝挤压型材
固定夹G2 ; 安装位置无限制 ( 固定夹最大间距 500 mm )
磁块T1S3818
磁块数量1 - 3块 ; 最大 30 块 ; 磁块间距最小 80 mm
1块 - 3块磁铁最大分辨率 0.001 mm
4块 - 30块磁铁最大分辨率 0.05 mm
磁块滑行速度有效测量区域内没有限制
连接类型PUR 线缆 / 接插件
电气参数
输出接口Analog / SSI / ISI / CANopen / Profibus / ProfiNet / EtherCAT
EtherNet / Powerlink / IO-LINK
输入电压24 VDC ; -20 … +10 %
空载电流< 100 mA ; < 150 mA ; < 250 mA
最大纹波≤ 5 mV
可编程参数分辨率 ; 计数方向 ; 位移速度 ; 输出代码 ; 预设值 ; 磁环数 ; 数据插补
编程工具TR-Soft : TRWinProg ; Fieldbus-Device
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-40 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
平面测量杂散磁场< 3 mT
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
