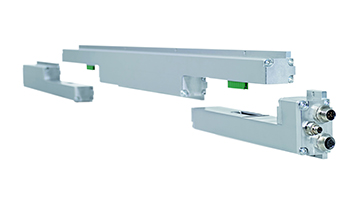

LMC 55

LMC 55

   铝成型外壳模块拼接式传感器外置于机架

   非接触、无磨损测量线性运动

   级联,长度≤ 20 m

   可调整位置值

￥ 0.00
0.00


   铝成型外壳模块拼接式传感器外置于机架

   非接触、无磨损测量线性运动

   级联,长度≤ 20 m

   可调整位置值





系统参数
测量原理磁致伸缩
测量长度5 m ... 20 m ( 完整测量长度 )
2 m ( 单组测量长度 )
分辨率0.05 mm
非线性度< 0.02 % ± 0.2 mm / 模块
重复精度< 0.01 mm
滞后≤ 0.1 mm
材料铝挤压型材
磁块T1S5520 ; T2S5520N
磁块数量1 - 30 块 ; 磁块间距最小 100 mm
磁块滑行速度有效测量区域内没有限制
连接类型接插件
电气参数
输出接口EtherCAT / Profibus / CANopen / ProfiNet / PowerLink / Ethernet/IP
输入电压24 VDC ; -20 … +10 %
空载电流多组模块 < 60 mA ; 单组模块 < 90 mA
可编程参数分辨率 ; 计数方向 ; 传输速率 ; 磁铁数 ; 预设值 ; 节点 ID
编程工具TR-Soft : TRWinProg ; Fieldbus-Device
功能位置和速度同时输出
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
工作温度-30 °C ... +80 °C
存储温度-40 °C ... +85 °C ; 干燥环境
平面测量杂散磁场< 3 mT
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP65
