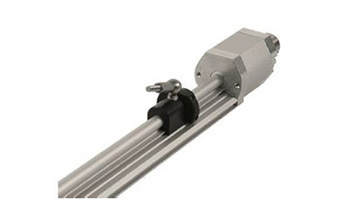

LMPI 46 ATEX

LMPI 46 ATEX

   铝成型外壳导轨式传感器外置于机架

   非接触、无磨损测量线性运动

   可调节测量范围

   适用于易爆环境符合ATEX防爆标准

￥ 0.00
0.00


   铝成型外壳导轨式传感器外置于机架

   非接触、无磨损测量线性运动

   可调节测量范围

   适用于易爆环境符合ATEX防爆标准





系统参数
测量原理磁致伸缩
测量长度50 mm ... 3600 mm
死区 / 盲区62 mm / 27 mm
分辨率0.002 mm ; 0.005 mm ; 0.01 mm ; 0.0 5mm ; 0.1 mm ; 16 bit ( Analog )
非线性度通常 ± 15 μm
± 0.03 mm < 1000 mm
± 0.1 mm ≥ 1000 ... 1500 mm
± 0.15 mm > 1500 mm
重复精度< 0.005 mm
滞后通常 < 6 μm
温度系数< 8 μm / °C ≤ 500 mm ; < 15 ppm / °C > 500 mm
材料铝挤压型材
固定夹G2 ; 安装位置无限制 ( 固定夹最大间距 500 mm )
磁块T1S4616 ; T4U3820
磁块数量1 - 30 块 ; 磁块间距最小 80 mm
1块 - 3块磁铁最大分辨率 0.005 mm
4块 - 30块磁铁最大分辨率 0.05 mm
磁块滑行速度有效测量区域内没有限制
连接类型PUR 线缆 ; 接插件
电气参数
输出接口SSI / Analog / ProfiNet
输入电压24 VDC ; ± 10 %
空载电流< 3.5 W
最大纹波≤ 5 mV
可编程参数分辨率 ; 计数方向 ; 位移速度 ; 输出代码
编程工具TR-Soft : TRWinProg ; Fieldbus-Device
环境参数
抗冲击 EN 60068-2-27≤ 1000 m/s² 半正弦 11 ms
抗振动 EN 60068-2-6≤ 100 m/s² 正弦 50 - 2000 Hz
电磁兼容性 (EMC)遵循 EN 61000-6-2 和 EN 61000-6-3
防爆等级II 3D Ex tc IIIB T95°C IP64X
II 3G Ex nAc IIC T5X
II 类 ; 区域 2 气体 / 区域 22 粉尘
工作温度-20 °C ... +60 °C
存储温度-40 °C ... +85 °C ; 干燥环境
平面测量杂散磁场< 3 mT
相对湿度 DIN EN 60068-3-498 % ; 无凝结
防护等级 DIN EN 60529IP64
