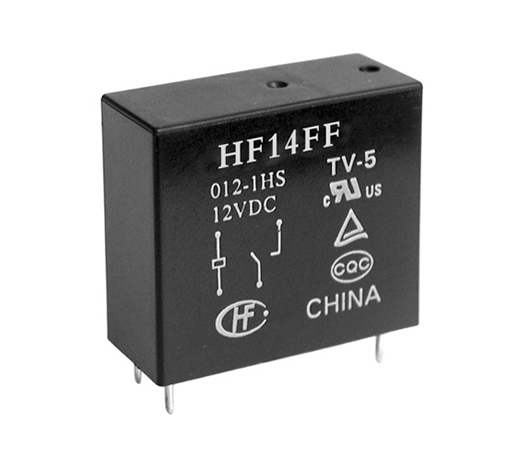

HF14FF

HF14FF

小型大功率继电器

负载电压: 30VDC, 277VAC

触点材料: AgNi, AgCdO,AgSnO2

触点形式:一组常开,一组转换

外形尺寸:29.0×13.0×26.0 (mm)

￥ 0.00
0.00


小型大功率继电器

负载电压: 30VDC, 277VAC

触点材料: AgNi, AgCdO,AgSnO2

触点形式:一组常开,一组转换

外形尺寸:29.0×13.0×26.0 (mm)


产品特性


● 10A触点切换能力

● 线圈与触点间介质耐压5kV

● 具有一组常开、一组转换触点形式

● 塑封型和防尘罩型可供选择

● 配有多种插座可供选择

● UL绝缘等级: F级绝缘等级可供选择


详细参数


继电器产品型号HF14FF
线圈电源类型/线圈电压类型DC
线圈规格号/线圈工作电压3, 5, 6, 9, 48, 18, 12, 24, 60
触点形式一组常开, 一组转换
触点数单触点
引出端形式/负载引出端方式印制板式
安装形式/安装脚位PCB安装
封装形式防焊剂型, 塑封型
触点材料AgNi, AgCdO, AgSnO2
绝缘等级/线圈绝缘等级F级, B级
包装形式吸塑片
负载电压（单位：V）30VDC, 277VAC
额定线圈功率（功耗）（数值）（单位：W）0.53
介质耐压（线圈与触点间）（单位：V）5000
动作时间（单位：ms）≤15
释放时间（单位：ms）≤5
线圈电阻（单位：Ω）003:17
005:47
006:68
009:160
012:275
018:650
024:1100
048:4170
060:7000
爬电距离（单位：mm）6
电气距离（单位：mm）6
绝缘电阻（单位：MΩ）1000
最大额定切换电流（触点负载（额定））（AC）（单位：A）10
最大额定切换电流（触点负载（额定））（DC）（单位：A）10
最大切换电压（AC）（单位：V）277
最大切换电压（DC）（单位：V）30
温度范围（最低）（单位：℃）-40
温度范围（最高）（单位：℃）70
机械耐久性（单位：次）10000000
电耐久性（单位：次）100000
防爆认证CNEx14.0245
触点间隙≥0.4
产品描述功率继电器
产品应用领域家用电器
产品应用场合电机
重量（g）约18
体积29.0×13.0×26.0
