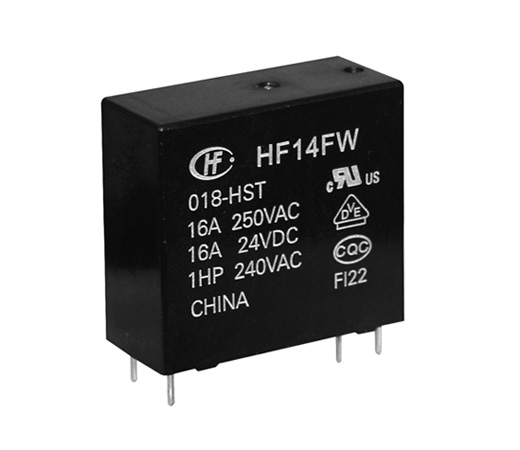

HF14FW

HF14FW

小型大功率继电器

触点材料: AgCdO,AgSnO2

触点形式:一组常开,一组转换,一组常闭

外形尺寸: 29.0x13.0×26.5 (mm)

￥ 0.00
0.00


小型大功率继电器

触点材料: AgCdO,AgSnO2

触点形式:一组常开,一组转换,一组常闭

外形尺寸: 29.0x13.0×26.5 (mm)


产品特性


● 20A触点切换能力

● 线圈与触点间耐压为4kV

●  满足VDE0700/0631加强绝缘要求

● 具有一组常开、转换、常闭触点形式

● 塑封型和防尘罩型可供选择

● 配有多种插座可供选择

● UL绝缘等级: F级绝缘等级可供选择


详细参数


继电器产品型号HF14FW
线圈电源类型/线圈电压类型DC
线圈规格号/线圈工作电压18, 60, 48, 5, 24, 6, 12, 9
触点形式一组常开, 一组转换, 一组常闭
触点数单触点
引出端形式/负载引出端方式印制板式
封装形式塑封型, 防焊剂型
线圈功率/线圈功耗标准型, 灵敏型
触点材料AgCdO, AgSnO2
绝缘等级/线圈绝缘等级F 级, F 级
包装形式吸塑片
额定线圈功率（功耗）（数值）（单位：W）P:0.72，Nil:0.53
介质耐压（线圈与触点间）（单位：V）4000VAC 1min
动作时间（单位：ms）≤15
释放时间（单位：ms）≤5
线圈电阻（单位：Ω）需要分别填写
爬电距离（单位：mm）5
电气距离（单位：mm）4
绝缘电阻（单位：MΩ）1000
最大额定切换电流（触点负载（额定））（AC）（单位：A）20
最大额定切换电流（触点负载（额定））（DC）（单位：A）16
最大切换电压（AC）（单位：V）277
最大切换电压（DC）（单位：V）30
温度范围（最低）（单位：℃）-40
温度范围（最高）（单位：℃）85
机械耐久性（单位：次）10000000
电耐久性（单位：次）100000
防爆认证GC:090812
触点间隙≥0.45
产品描述功率继电器
产品应用领域工业控制、家用电器
产品应用场合电源
重量（g）约18.5
体积29.0×13.0×26.5
