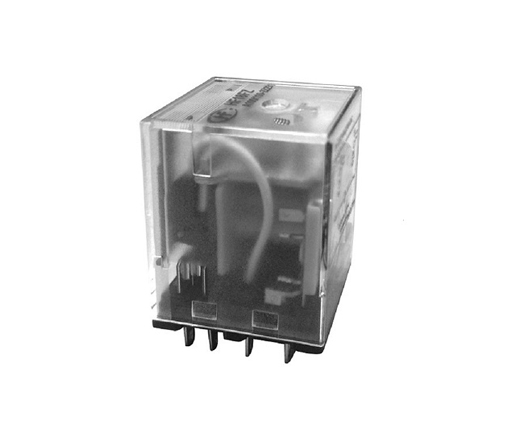

小型中功率继电器
线圈电源: DC AC
负载电压:
线圈特征:单稳态
触点材料:AgNi
触点形式:两组转换,四组转换
外形尺寸:不带按钮:28×21.5×36#带按钮:28×21.5×37.5 (mm)
小型中功率继电器
线圈电源: DC AC
负载电压:
线圈特征:单稳态
触点材料:AgNi
触点形式:两组转换,四组转换
外形尺寸:不带按钮:28×21.5×36#带按钮:28×21.5×37.5 (mm)
产品特性
● 多种类型继电器,包括内置发光二极管
● 具有二、四组转换触点形式
● 防尘罩型封装形式
● 线圈触点间耐压2000V
● 高电寿命
● 高机械寿命
● 带测试按钮规格
● 自动化生产
详细参数
继电器产品型号 | HF18FZ |
线圈电源类型/线圈电压类型 | DC |
线圈规格号/线圈工作电压 | DC: 48, 100/110, 6, 12, 220, 24 AC: 48, 110/120, 12, 200/220, 100/110, 220/240, 24 |
触点形式 | 两组转换, 四组转换 |
触点数 | 单触点 |
引出端形式/负载引出端方式 | QC引出端 |
安装形式/安装脚位 | 标准型 |
封装形式 | 非塑封型 |
线圈功率/线圈功耗 | 标准型 |
线圈特征/线圈类型/工作方式 | 单稳态 |
触点材料 | AgNi |
绝缘等级/线圈绝缘等级 | F级 |
线圈并联元件/组合元件代号 | DC: 不带组合元件, 带续流二极管 AC: 不带组合元件 |
面板结构形式代号 | 带LED带按钮型, 无LED无按钮型, 带LED无按钮型 |
触点镀层代号/镀层代号/触点镀层 | 镀金, 不镀金 |
包装形式 | 吸塑片 |
负载电压(单位:V) | |
额定线圈功率(功耗)(数值)(单位:W) | 约0.9 |
介质耐压(线圈与触点间)(单位:V) | 2000 |
动作时间(单位:ms) | ≤20 |
释放时间(单位:ms) | ≤15 |
线圈电阻(单位:Ω) | 6:41×(1±15%) 12:165×(1±15%) 24:662×(1±15%) 48:2725×(1±15%) 100/110:11440×(1±15%) 220:53780×(1±15%) |
爬电距离(单位:mm) | 3.2 |
电气距离(单位:mm) | 3.0 |
绝缘电阻(单位:MΩ) | 1000 |
最大额定切换电流(触点负载(额定))(AC)(单位:A) | 7 |
最大额定切换电流(触点负载(额定))(DC)(单位:A) | 7 |
最大切换电压(AC)(单位:V) | 277Va.c. |
最大切换电压(DC)(单位:V) | 30Vd.c. |
温度范围(最低)(单位:℃) | -40 |
温度范围(最高)(单位:℃) | 70 |
机械耐久性(单位:次) | 50000000(更多细节请参阅样本) |
电耐久性(单位:次) | 400000(更多细节请参阅样本) |
IEC60335-1认证 | 符合 |
产品描述 | 小型中功率继电器 |
产品应用领域 | 工业控制,家用电器,加工设备 |
产品应用场合 | 控制盘,电源,成型机,焊接设备,自动贩卖机,通信设备,防灾设备,复印机,测量仪器,娱乐机器 |
重量(g) | 约35.6 |
体积(mm3) | 不带按钮:28×21.5×36 带按钮:28×21.5×37.5 |
