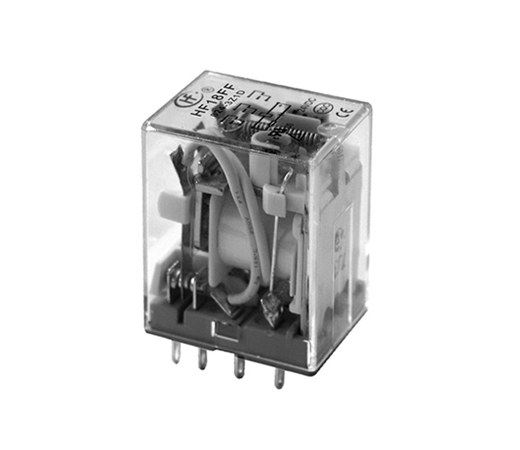

HF18FF/HF18FH

HF18FF/HF18FH

小型中功率继电器

线圈电源: DCAC

负载电压:250VAC

线圈特征:单稳态

触点材料: AgCe+Au, AgCe, AgSnO2

触点形式:四组转换,三组转换,两组转换

外形尺寸:不带按钮型28.0×21.5x36.0带按钮型28.0×21.5×37.0(m

￥ 0.00
0.00


小型中功率继电器

线圈电源: DCAC

负载电压:250VAC

线圈特征:单稳态

触点材料: AgCe+Au, AgCe, AgSnO2

触点形式:四组转换,三组转换,两组转换

外形尺寸:不带按钮型28.0×21.5x36.0带按钮型28.0×21.5×37.0(m


产品特性


 · 多种类型继电器，包括内置发光二极管

 · 具有二、三、四组转换触点形式

 · 具有多种引出脚方式

 · 镀金触点型

 · 透明防尘罩、多种安装方式

 · 自动化生产

 · 高负载


详细参数


继电器产品型号HF18FF/HF18FH
线圈电源类型/线圈电压类型DC
线圈规格号/线圈工作电压DC: 220, 6, 12, 9, 110, 60, 36, 24, 125, 21, 48, 30, 5
AC: 220, 36, 120, 12, 6, 240, 230, 60, 110, 48, 200, 100, 24
触点形式四组转换, 三组转换, 两组转换
触点数单触点
安装形式/安装脚位法兰盘, 印字板式, 插入式
封装形式非塑封型
线圈功率/线圈功耗标准型
线圈特征/线圈类型/工作方式+线圈特征单稳态
触点材料AgCe+Au, AgCe, AgSnO2
绝缘等级/线圈绝缘等级F
线圈并联元件/组合元件代号DC: 带续流二极管, 带灯、带续流二极管, 带发光二极管, 不带发光二极管
AC: 无, 发光二极管
包装形式吸塑片
负载电压（单位：V）250VAC
额定线圈功率（功耗）（数值）（单位：W）约1.2VA~1.8VA
介质耐压（线圈与触点间）（单位：V）1500Va.c.，1min
动作时间（单位：ms）≤25
释放时间（单位：ms）≤25
线圈电阻（单位：Ω）需要分别填写
爬电距离（单位：mm）3.5
电气距离（单位：mm）1.8
绝缘电阻（单位：MΩ）1000
最大额定切换电流（触点负载（额定））（AC）（单位：A）2Z/3Z:10A，4Z:5A
最大额定切换电流（触点负载（额定））（DC）（单位：A）2Z/3Z:10A，4Z:5A
最大切换电压（AC）（单位：V）250Va.c.
最大切换电压（DC）（单位：V）30Vd.c.
温度范围（最低）（单位：℃）-40
温度范围（最高）（单位：℃）70
机械耐久性（单位：次）10000000
电耐久性（单位：次）100000
触点间隙0.4
产品描述拍合式电磁继电器
产品应用领域轨道交通设备、机床、工业控制设备、电梯电控设备、安防控制领域、电源控制
产品应用场合控制盘、电源、成型机、焊接设备、自动贩卖机、通信设备、防灾设备、复印机、测量仪器、娱乐机器
重量（g）≤37g
体积不带按钮型 28.0×21.5×36.0 带按钮型 28.0×21.5×37.0
