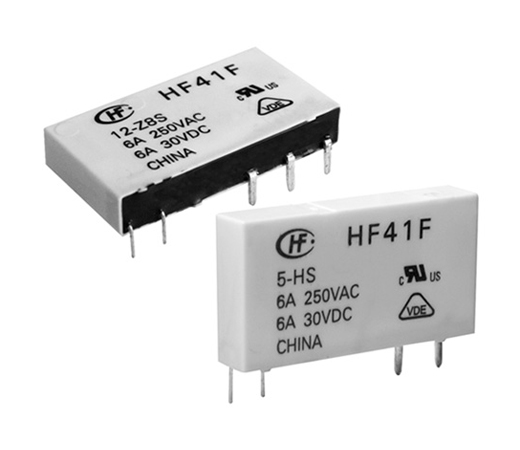

HF41F

HF41F

超小型中功率继电器

负载电压:250VAC

线圈特征:单稳态继电器

触点材料: AgNi,AgSnO2

触点形式:一组转换,一组常开

外形尺寸: 28.0×5.0×15.0 ( mm)

￥ 0.00
0.00


超小型中功率继电器

负载电压:250VAC

线圈特征:单稳态继电器

触点材料: AgNi,AgSnO2

触点形式:一组转换,一组常开

外形尺寸: 28.0×5.0×15.0 ( mm)


产品特性


● 超薄型(宽仅5mm)

 ● 6A触点切换能力

● 线圈与触点间介质电压4kV

● 线圈与触点间抗浪涌电压6kV

●  满足VDE0700/0631加强绝缘要求

● 高灵敏度，功耗约为0.17W

● 配有插座可供选择


详细参数


产品型号HF41F
线圈电压类型DC
线圈额定电压9, 48, 5, 60, 24, 6, 12, 18
触点形式一组转换, 一组常开
触点数单触点
引出端方式PCB引出脚
安装形式水平安装, 垂直安装
封装方式防焊剂型, 塑封型
线圈特征单稳态继电器
触点材料AgNi, AgSnO2
绝缘等级F级
触点镀层镀金, 不镀金
包装方式型管
额定电压（V）250VAC
额定线圈功率（W）约0.17（＜48VDC）
约0.21(48VDC 60VDC）
介质耐压（线圈与触点间）(VAC 1min)4000VAC 1min
动作时间（ms）≤8(at Normal volt）
释放时间（ms）≤4(at Normal volt）
线圈电阻（Ω）005:208×（1±10%）Ω
006:300×（1±10%）Ω
009:675×（1±10%）Ω
012:1200×（1±10%）Ω
018:2700×（1±10%）Ω
024:3200×（1±15%）Ω
024:4800×（1±15%）Ω
爬电距离（mm）8
电气距离（mm）5
绝缘电阻（MΩ）1000
最大额定切换电流（阻性）（A）6A
最大切换电压（VAC）250VAC
最大切换电压（VDC）30VDC
温度范围（最低）（℃）-40
温度范围（最高）（℃）85
机械耐久性（次）10000000
电耐久性（次）30000(更多细节请参阅样本)
防爆认证UL
产品描述拍合式电磁继电器
应用领域家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
重量（g）约5
体积（mm3）28.0×5.0×15.0
