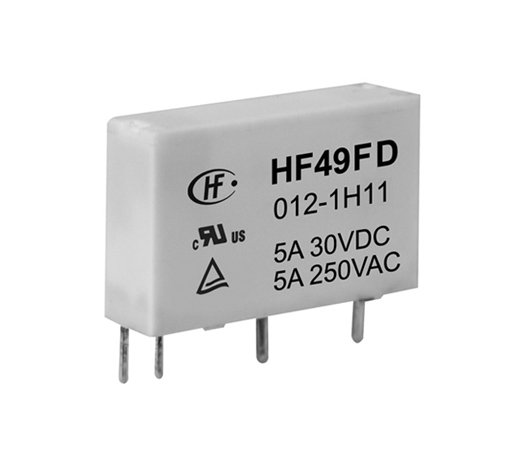

HF49FD

HF49FD

小型中功率继电器

负载电压:250VAC
线圈特征:线圈特征
触点材料: AgNi， AgSnO2
触点形式:一组常开

外形尺寸: 20.0×5.0x12.5 (mm)

￥ 0.00
0.00


小型中功率继电器

负载电压:250VAC
线圈特征:线圈特征
触点材料: AgNi， AgSnO2
触点形式:一组常开

外形尺寸: 20.0×5.0x12.5 (mm)


产品特性


● 5A触点切换能力

● 触点和线圈间介质电压3kV

● 超薄、超小型(宽仅5mm，高仅12.5mm)

● 高灵敏度，功耗仅为0.12W

● 满足IEC61131-2 加强绝缘要求

● 爬电距离、空气距离大于3.5mm

● UL绝缘等级：F级绝缘等级可供选择


详细参数


产品型号HF49FD
线圈电压类型DC
线圈额定电压24, 5, 6, 12, 9, 18
触点形式一组常开
触点数单触点, 分叉触点(仅适用于镀金规格）
引出端方式PCB引出脚
安装形式安装形式
封装方式塑封型
引出端结构形式5.02mm, 7.62mm
线圈功耗标准型, 灵敏型（仅适用于24VDC)
线圈特征线圈特征
触点材料AgNi, AgSnO2
绝缘等级B级, A级, F级
触点镀层不镀金, 镀金
包装方式型管
额定电压（V）250VAC
额定线圈功率（W）约0.12
约0.18(24VDC常规品）
介质耐压（线圈与触点间）(VAC 1min)3000VAC 1min
动作时间（ms）≤10
释放时间（ms）≤5
线圈电阻（Ω）005:208×（1±10%）Ω
006:300×（1±10%）Ω
009:675×（1±10%）Ω
012:1200×（1±10%）Ω
018:2700×（1±10%）Ω
024:3200×（1±15%）Ω
024:4800×（1±15%）Ω
爬电距离（mm）4.2
电气距离（mm）3.5
绝缘电阻（MΩ）1000
最大额定切换电流（阻性）（A）5A
最大切换电压（VAC）250VAC
最大切换电压（VDC）30VDC
温度范围（最低）（℃）-40
温度范围（最高）（℃）85
机械耐久性（次）20000000
电耐久性（次）50000(更多细节请参阅样本)
防爆认证UL
产品描述拍合式电磁继电器
应用领域家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
重量（g）约3
体积（mm3）20.0×5.0×12.5
