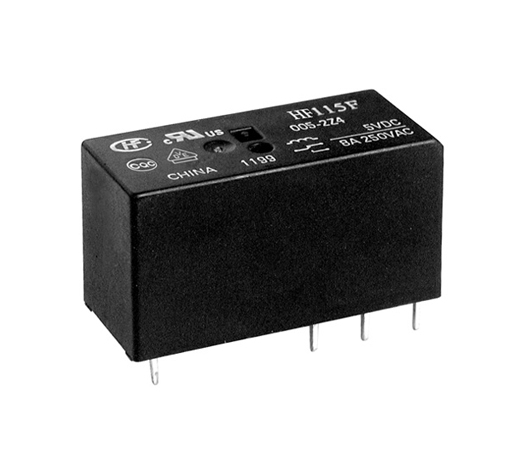

HF115F

HF115F

小型大功率直流继电器

负载电压:250VAC
线圈特征:单稳态

触点材料: AgCdO,AgSnO2,AgNi

触点形式:一组转换,一组常闭,两组转换,一组常开,两组常闭,两组常
开外形尺寸: 29.0×12.7×15.7 (mm)

0.00
0.00


小型大功率直流继电器

负载电压:250VAC
线圈特征:单稳态

触点材料: AgCdO,AgSnO2,AgNi

触点形式:一组转换,一组常闭,两组转换,一组常开,两组常闭,两组常
开外形尺寸: 29.0×12.7×15.7 (mm)


产品特性


● 16A触点切换能力

● 低高度,仅为15.7mm

● 线圈与触点间介质耐压5kV

● 爬电距离为10mm

●  满足VDE0700/0631加强绝缘要求

● 可提供符合IEC60335-1标准产品

● 可提供满足回流焊使用要求产品

● 多种触点形式可供选择

● 配有多种插座可供选择

● UL绝缘等级:F级绝缘等级可供选择


详细参数


产品型号HF115F
线圈电压类型DC
线圈额定电压110, 48, 5, 60, 12, 18, 6, 9, 24
触点形式一组转换, 一组常闭, 两组转换, 一组常开, 两组常闭, 两组常开
触点数单触点
引出端方式印制板式
安装形式PCB安装
封装方式塑封型, 非塑封型
引出端结构形式3.5mm 一组12A, 5.0mm 一组12A, 5.0mm 两组8A, 5.0mm一组16A
线圈功耗标准型
线圈特征单稳态
触点材料AgCdO, AgSnO2, AgNi
绝缘等级F级, B级
触点镀层镀金, 无镀层
包装方式型管或吸塑盘
额定电压(V)250VAC
额定线圈功率(W)约0.4
介质耐压(线圈与触点间)(VAC 1min)5000VAC 1min
动作时间(ms)≤15
释放时间(ms)≤8
线圈电阻(Ω)005:62×(1±10%)Ω
006:90×(1±10%)Ω
009:202×(1±10%)Ω
012:360×(1±10%)Ω
018:810×(1±10%)Ω
024:1440×(1±10%)Ω
048:5760×(1±15%)Ω
060:7500×(1±15%)Ω
110:25200×(1±15%)Ω
爬电距离(mm)10
电气距离(mm)10
绝缘电阻(MΩ)1000
最大额定切换电流(阻性)(A)1H:12A/16A
1Z:12A/16A
1D:12A/16A
2H:8A
2Z:8A
2D:8A
最大切换电压(VAC)440VAC
最大切换电压(VDC)300VDC
温度范围(最低)(℃)-40
温度范围(最高)(℃)85
机械耐久性(次)10000000
电耐久性(次)100000(更多细节请参阅样本)
IEC60335-1认证符合
防爆认证UL,VDE,TUV,IECEx
产品描述拍合式电磁继电器
应用领域家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
重量(g)约13.5
体积(mm3)29.0×12.7×15.7
