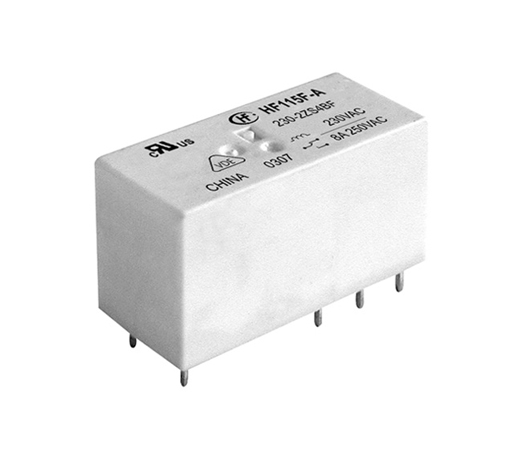

HF115F-A

HF115F-A

小型大功率交流继电器

负载电压:250VAC

线圈特征:单稳态

触点材料: AgSnO2,AgNi,AgCdo

触点形式:一组常开,一组常闭,两组转换,两组常开,一组转换,两组常闭

外形尺寸:29.0x12.7x15.7 (mm)

￥ 0.00
0.00


小型大功率交流继电器

负载电压:250VAC

线圈特征:单稳态

触点材料: AgSnO2,AgNi,AgCdo

触点形式:一组常开,一组常闭,两组转换,两组常开,一组转换,两组常闭

外形尺寸:29.0x12.7x15.7 (mm)


产品特性


● 交流型线圈规格

● 16A触点切换能力

● 低高度：15.7mm

● 线圈与触点间耐压为5kV，爬电距离为10mm

●  满足VDE0700/0631加强绝缘要求

● 可提供符合IEC60335-1标准产品

● 塑封型和防焊剂型可供选择

● 配有多种插座可供选择

● UL绝缘等级：F级


详细参数


产品型号HF115F-A
线圈电压类型AC
线圈额定电压AC: 230, 24, 115
触点形式一组常开, 一组常闭, 两组转换, 两组常开, 一组转换, 两组常闭
触点数单触点
引出端方式印制板式
安装形式PCB安装
封装方式塑封型, 非塑封型
引出端结构形式4型脚位, 2型脚位, 1型脚位, 3型脚位
线圈功耗标准型
线圈特征单稳态
触点材料AgSnO2, AgNi, AgCdO
绝缘等级B级, F级
触点镀层N/A, 镀金
包装方式型管或吸塑盘
额定电压（V）250VAC
额定线圈功率（W）约0.75VA
介质耐压（线圈与触点间）(VAC 1min)5000VAC 1min
线圈电阻（Ω）024:350×（1±10%）Ω
115:8100×（1±15%）Ω
230:32500×（1±15%）Ω
爬电距离（mm）10
电气距离（mm）10
绝缘电阻（MΩ）1000
最大额定切换电流（阻性）（A）1H:12/16
1Z:12/16
1D:12/16
2H:8
2Z:8
2D:8
最大切换电压（VAC）440
最大切换电压（VDC）300
温度范围（最低）（℃）-40
温度范围（最高）（℃）70
机械耐久性（次）10000000
电耐久性（次）50000(更多细节请参阅样本)
IEC60335-1认证符合
产品描述拍合式电磁继电器
应用领域家用电器、智能家居、温控器、加热/锅炉控制、工业及办公自动化控制、仪器仪表、门禁/安防控制等领域
重量（g）约13.5
体积（mm3）29.0×12.7×15.7
